Муфта переходная

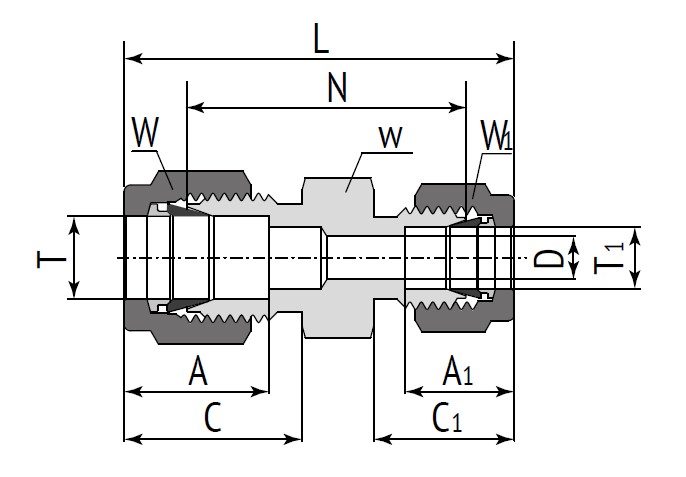

Фото 3D анимация Чертёж

Серия 220

скачать каталог

Конфигурация модели

Описание и характеристики

Особенности применения

	Кодировка	Материал	D	L	Типоразмер концевого соединения 1	Типоразмер концевого соединения 2
1	220-3MMx2MM-SS	SS316	1 .7	35 .3	3мм	2мм
2	220-6MMx2MM-SS	SS316	1 .7	38 .6	6мм	2мм
3	220-6MMx3MM-SS	SS316	2 .4	38 .6	6мм	3мм
4	220-6MMx4MM-SS	SS316	2 .4	39 .4	6мм	4мм
5	220-8MMx6MM-SS	SS316	4 .8	42 .3	8мм	6мм
6	220-10MMx6MM-SS	SS316	4 .8	44 .5	10мм	6мм
7	220-10MMx8MM-SS	SS316	6 .4	45 .1	10мм	8мм
8	220-12MMx6MM-SS	SS316	4 .8	47 .0	12мм	6мм
9	220-12MMx8MM-SS	SS316	6 .4	47 .8	12мм	8мм
10	220-12MMx10MM-SS	SS316	7 .9	48 .7	12мм	10мм
11	220-14MMx6MM-SS	SS316	4 .8	47 .5	14мм	6мм
12	220-14MMx10MM-SS	SS316	7 .9	49 .5	14мм	10мм
13	220-14MMx12MM-SS	SS316	9 .5	52	14мм	12мм
14	220-16MMx10MM-SS	SS316	7 .9	49 .5	16мм	10мм
15	220-16MMx12MM-SS	SS316	9 .5	52 .0	16мм	12мм
16	220-18MMx12MM-SS	SS316	9 .5	53 .5	18мм	12мм
17	220-25MMx18MM-SS	SS316	15 .1	61 .0	25мм	18мм
18	220-25MMx20MM-SS	SS316	15 .9	62 .3	25мм	20мм
19	220-1/8x1/16-SS	SS316	1 .27	30 .91	1/8	1/16
20	220-3/16x1/16-SS	SS316	1 .27	32 .25	3/16	1/16
21	220-3/16x1/8-SS	SS316	2 .28	36 .57	3/16	1/8
22	220-1/4x1/16-SS	SS316	1 .27	34 .29	1/4	1/16
23	220-1/4x1/8-SS	SS316	2 .28	38 .60	1/4	1/8
24	220-1/4x3/16-SS	SS316	3 .04	39 .37	1/4	3/16
25	220-5/16x1/8-SS	SS316	2 .28	39 .87	5/16	1/8
26	220-5/16x1/4-SS	SS316	4 .82	42 .16	5/16	1/4
27	220-3/8x1/16-SS	SS316	1 .27	36 .57	3/8	1/16
28	220-3/8x1/8-SS	SS316	2 .28	40 .89	3/8	1/8
29	220-3/8x1/4-SS	SS316	4 .82	43 .18	3/8	1/4
30	220-3/8x5/16-SS	SS316	6 .35	44 .19	3/8	5/16
31	220-1/2x1/8-SS	SS316	2 .28	45 .21	1/2	1/8
32	220-1/2x1/4-SS	SS316	4 .82	16 .99	1/2	1/4
33	220-1/2x3/8-SS	SS316	7 .11	48 .51	1/2	3/8
34	220-5/8x3/8-SS	SS316	7 .11	49 .27	5/8	3/8
35	220-5/8x1/2-SS	SS316	10 .41	52 .07	5/8	1/2
36	220-3/4x1/4-SS	SS316	4 .82	49 .27	3/4	1/4
37	220-3/4x3/8-SS	SS316	7 .11	50 .80	3/4	3/8
38	220-3/4x1/2-SS	SS316	10 .41	53 .59	3/4	1/2
39	220-3/4x5/8-SS	SS316	12 .70	53 .59	3/4	5/8
40	220-1x1/2-SS	SS316	10 .41	63 .24	1	1/2
41	220-1x3/4-SS	SS316	15 .74	62 .73	1	3/4
42	220-3MMx1/8-SS	SS316	2 .4	35 .2	3	1/8
43	220-4MMx1/8-SS	SS316	2 .4	36 .5	4	1/8
44	220-4MMx1/4-SS	SS316	2 .4	39 .4	4	1/4
45	220-6MMx1/8-SS	SS316	2 .4	38 .5	6	1/8
46	220-6MMx1/4-SS	SS316	4 .8	41 .0	6	1/4
47	220-6MMx5/16-SS	SS316	4 .8	42 .3	6	5/16
48	220-8MMx1/4-SS	SS316	4 .8	42 .3	8	1/4
49	220-10MMx1/8-SS	SS316	2 .4	41 .8	10	1/8
50	220-10MMx1/4-SS	SS316	4 .8	44 .5	10	1/4
51	220-10MMx5/16-SS	SS316	6 .4	45 .1	10	5/16
52	220-10MMx3/8-SS	SS316	7 .1	45 .9	10	3/8
53	220-12MMx5/16-SS	SS316	6 .4	47 .8	12	5/16
54	220-12MMx3/8-SS	SS316	7 .1	48 .4	12	3/8
55	220-12MMx1/2-SS	SS316	9 .5	51 .2	12	1/2
56	220-15MMx1/2-SS	SS316	10 .3	52 .0	15	1/2
57	220-16MMx5/8-SS	SS316	12 .7	52 .0	16	5/8
58	220-18MMx3/4-SS	SS316	15 .1	53 .5	18	3/4
59	220-20MMx3/4-SS	SS316	15 .9	54 .9	20	3/4
60	220-20MMx1-SS	SS316	15 .9	60 .3	20	1
61	220-22MMx1-SS	SS316	15 .9	60 .3	22	1
