Муфта проходная на перегородку

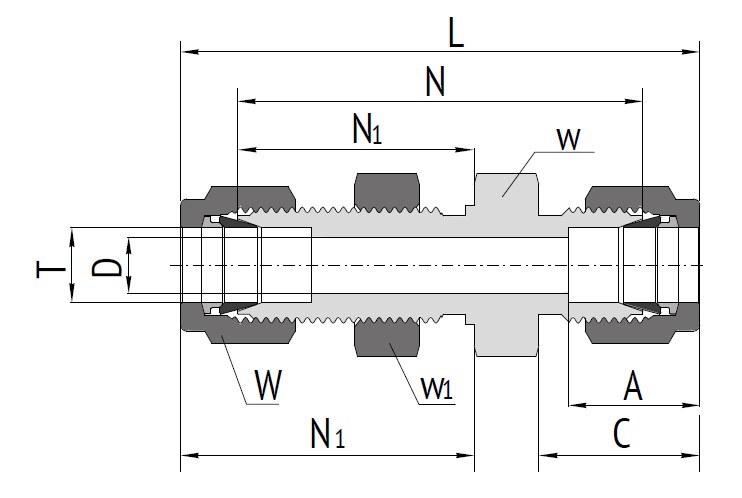

Фото 3D анимация Чертёж

Серия 280

скачать каталог

Конфигурация модели

Описание и характеристики

Особенности применения

	Кодировка	Материал	D	L	Типоразмер концевого соединения 1	Диаметр отверстия в панели	Максимальная толщина панели
1	280-3MM-SS	SS316	2 .4	51 .3	3мм	8 .3	12 .7
2	280-4MM-SS	SS316	2 .4	53 .6	4мм	9 .9	12 .7
3	280-6MM-SS	SS316	4 .8	57 .7	6мм	11 .5	10 .2
4	280-8MM-SS	SS316	6 .4	61 .0	8мм	13 .1	11 .2
5	280-10MM-SS	SS316	7 .9	63 .7	10мм	16 .2	11 .2
6	280-12MM-SS	SS316	9 .5	71 .0	12мм	19 .5	12 .7
7	280-14MM-SS	SS316	4 .8	72 .5	14мм	22 .2	16 .8
8	280-15MM-SS	SS316	11 .9	72 .5	15мм	22 .8	12 .7
9	280-16MM-SS	SS316	12 .7	72 .5	16мм	22 .8	12 .7
10	280-18MM-SS	SS316	15 .1	78 .9	18мм	26 .0	16 .8
11	280-20MM-SS	SS316	15 .9	84 .5	20мм	29 .0	17 .0
12	280-22MM-SS	SS316	18 .3	84 .5	22мм	29 .0	19 .1
13	280-25MM-SS	SS316	21 .8	95 .9	25мм	33 .7	19 .1
14	280-32MM-SS	SS316	28 .6	128 .3	32мм	42 .5	19 .0
15	280-38MM-SS	SS316	33 .7	144 .6	38мм	50 .5	19 .0
16	280-1/16-SS	SS316	1 .27	31 .50	1/16	5 .16	3 .05
17	280-1/8-SS	SS316	2 .28	51 .30	1/8	8 .33	12 .70
18	280-3/16-SS	SS316	3 .04	53 .59	3/16	9 .92	12 .70
19	280-1/4-SS	SS316	4 .82	57 .65	1/4	11 .50	10 .16
20	280-5/16-SS	SS316	6 .35	60 .70	5/16	13 .09	11 .17
21	280-3/8-SS	SS316	7 .11	62 .23	3/8	14 .68	11 .17
22	280-1/2-SS	SS316	10 .41	71 .12	1/2	19 .44	12 .70
23	280-5/8-SS	SS316	12 .70	72 .64	5/8	22 .62	12 .70
24	280-3/4-SS	SS316	15 .74	78 .99	3/4	25 .79	16 .76
25	280-7/8-SS	SS316	18 .28	84 .58	7/8	28 .97	19 .05
26	280-1-SS	SS316	22 .35	95 .75	1	33 .73	19 .05
27	280-1 1/4-SS	SS316	27 .68	123 .19	1 1/4	41 .67	19 .05
28	280-1 1/2-SS	SS316	34 .03	139 .19	1 1/2	49 .61	19 .05
29	280-2-SS	SS316	45 .97	180 .34	2	67 .07	19 .05

280
