Тройник проходной

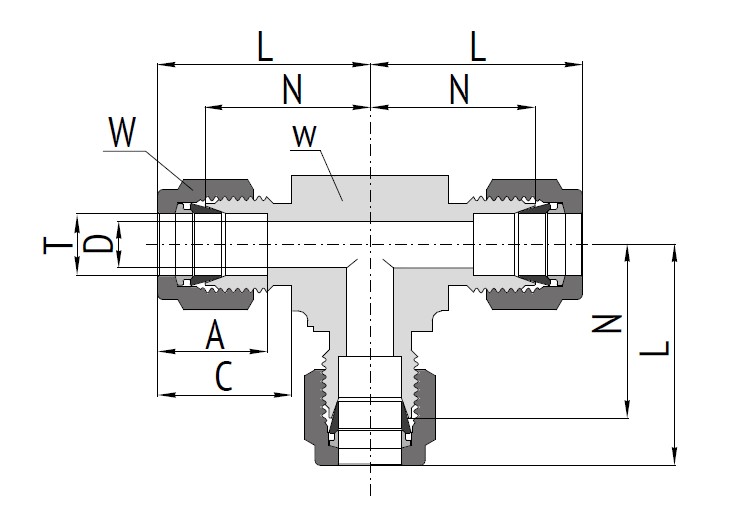

Фото 3D анимация Чертёж

Серия 300

скачать каталог

Конфигурация модели

Описание и характеристики

Особенности применения

	Кодировка	Материал	D	L	Типоразмер концевого соединения 1
1	300-3MM-SS	SS316	2 .4	22 .3	3мм
2	300-4MM-SS	SS316	2 .4	25 .4	4мм
3	300-6MM-SS	SS316	4 .8	27 .0	6мм
4	300-8MM-SS	SS316	6 .4	28 .8	8мм
5	300-10MM-SS	SS316	7 .9	31 .5	10мм
6	300-12MM-SS	SS316	9 .5	36 .0	12мм
7	300-14MM-SS	SS316	11 .1	38 .8	14мм
8	300-15MM-SS	SS316	11 .9	38 .8	15мм
9	300-16MM-SS	SS316	12 .7	38 .8	16мм
10	300-18MM-SS	SS316	15 .1	39 .8	18мм
11	300-20MM-SS	SS316	15 .9	42 .6	20мм
12	300-22MM-SS	SS316	18 .3	42 .6	22мм
13	300-25MM-SS	SS316	21 .8	49 .1	25мм
14	300-28MM-SS	SS316	21 .8	64 .0	28мм
15	300-32MM-SS	SS316	28 .6	72 .3	32мм
16	300-38MM-SS	SS316	33 .7	84 .0	38мм
17	300-1/16-SS	SS316	1 .27	17 .88	1/16
18	300-1/8-SS	SS316	2 .28	22 .35	1/8
19	300-3/16-SS	SS316	3 .04	24 .38	3/16
20	300-1/4-SS	SS316	4 .82	26 .92	1/4
21	300-5/16-SS	SS316	6 .35	28 .70	5/16
22	300-3/8-SS	SS316	7 .11	30 .48	3/8
23	300-1/2-SS	SS316	10 .41	36 .06	1/2
24	300-5/8-SS	SS316	12 .70	98 .80	5/8
25	300-3/4-SS	SS316	15 .74	39 .87	3/4
26	300-7/8-SS	SS316	18 .28	44 .70	7/8
27	300-1-SS	SS316	22 .35	49 .02	1
28	300-1 1/4-SS	SS316	27 .68	66 .54	1 1/4
29	300-1 1/2-SS	SS316	34 .03	77 .97	1 1/2
30	300-2-SS	SS316	45 .97	107 .18	2
