Соединитель фитингов

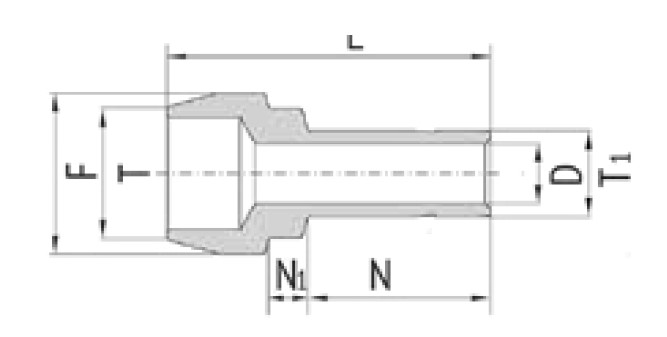

Фото 3D анимация Чертёж

Серия 600

скачать каталог

Конфигурация модели

Описание и характеристики

Особенности применения

	Кодировка	Материал	D	L	Типоразмер концевого соединения 1
1	600-3MM-SS	SS316	1 .8	22 .20	3мм
2	600-4MM-SS	SS316	2 .2	23 .21	4мм
3	600-6MM-SS	SS316	4 .4	25 .00	6мм
4	600-8MM-SS	SS316	5 .6	26 .00	8мм
5	600-10MM-SS	SS316	7 .1	27 .10	10мм
6	600-12MM-SS	SS316	8 .8	36 .20	12мм
7	600-15MM-SS	SS316	11 .2	37 .80	15мм
8	600-16MM-SS	SS316	12 .0	37 .80	16мм
9	600-18MM-SS	SS316	13 .9	37 .80	18мм
10	600-20MM-SS	SS316	15 .5	39 .40	20мм
11	600-22MM-SS	SS316	17 .9	38 .97	22мм
12	600-25MM-SS	SS316	19 .9	49 .30	25мм
13	600-28MM-SS	SS316	22 .5	63 .50	28мм
14	600-32MM-SS	SS316	26 .5	69 .70	32мм
15	600-38MM-SS	SS316	31 .6	81 .90	38мм
16	600-1/16-SS	SS316	1 .00	13 .72	1/16
17	600-1/8-SS	SS316	2 .00	22 .35	1/8
18	600-1/4-SS	SS316	4 .30	24 .89	1/4
19	600-5/16-SS	SS316	5 .60	25 .91	5/16
20	600-3/8-SS	SS316	6 .80	26 .67	3/8
21	600-1/2-SS	SS316	9 .40	36 .32	1/2
22	600-3/4-SS	SS316	14 .73	37 .85	3/4
23	600-1-SS	SS316	20 .30	49 .28	1
