ПРДГ. Панели регулировки давления технических газов
Панели предназначены для подачи технического газа из магистрального трубопровода в приборы-потребители со стабильным давлением. Воздух, азот, аргон, кислород, углекислый газ, водород, метан, пропан.
Состоят из шарового крана (или вентиля или мембранного клапана), регулятора давления, манометра низкого давления, фитингов, крепёжной пластины. Опционально могут иметь в составе: фильтр, манометр высокого давления, предохранительный клапан, поплавковый ротаметр.
Панели проектируются и изготавливаются с применением комплектующих, оптимально подходящих для обозначенного заказчиком применения.
Каждая панель имеет табличку с индивидуальным номером, собственный паспорт и приложенные паспорта на манометры.
Примеры
ПРДГ; Панель регулировки давления газа; Азот; Комплектация: на входе патрубок под сварку 3/8", мембранный вентиль, регулятор давления 0-1.5 бар, манометр 0-2.5бар, цанговый фитинг 10мм; Открытое исполнение

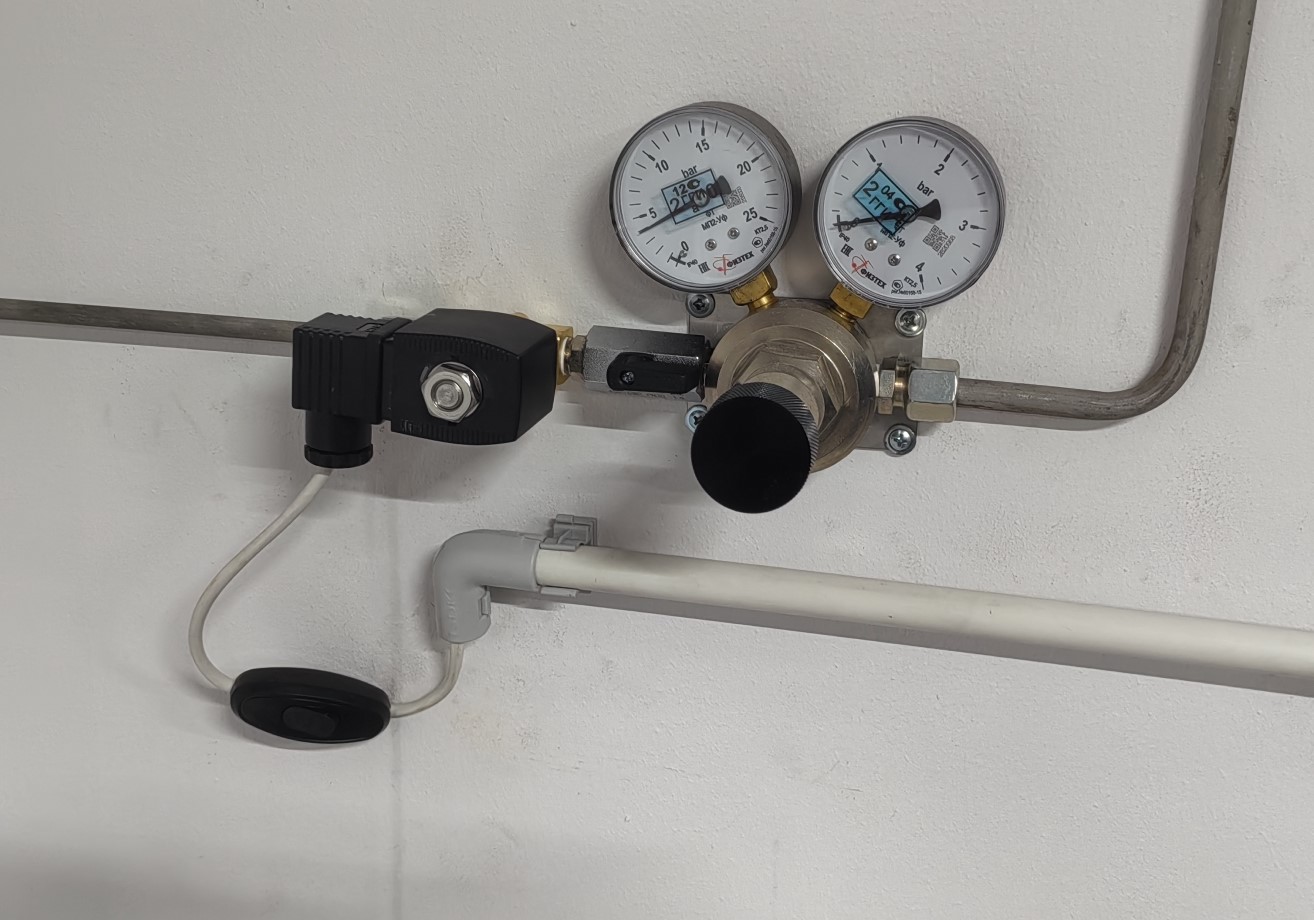

ПРДГ-Проп-6мм-ЭМК-Рег:1.5бар-ОИ; Панель регулировки давления газа; Пропан; Фитинг 6мм, кран шаровой, регулятор давления 0-1.5 бар, манометр низкого давления 0-2.5 бар, анализатор углеводородного газа c электромагнитным клапаном аварийного прекращения подачи; Открытое исполнение; Подача в фотометр пламенный одноканальный Sherwood M410
ПРДГ-Кис-6мм-Рег:4бар-ОИ; Панель регулировки давления газа; Кислород; Фитинг 6мм, кран шаровой, регулятор давления 0-4 бар, манометр низкого давления 0-6 бар; Открытое исполнение. Подача в анализатор содержания углерода, водорода, азота, серы и галогенов CHN-анализатор Sundy SDCHN636
ПРДГ-Кис-6мм-Рег:40бар-ОИ; Панель регулировки давления газа; Кислород; Фитинг 6мм, кран шаровой, регулятор давления 0-40 бар, манометр 0-60 бар; Открытое исполнение. Подача в бомбовый калориметр SDAC1000
ПРДГ-Кис-6мм-Рег:4бар-ОИ и ПРДГ-Гел-6мм-Рег:4бар-ОИ; Панели регулировки давления кислорода и гелия; Подача в анализатор хлора TSHR International TX6000
ПРДГ-Смесь-6мм-Рег:1.5бар-ОИ и ПРДГ-Воз-6мм-Рег:1.5бар-ОИ; Панели регулировки давления смеси СО+СО2 и воздуха; Подача в анализатор плавкости угля и кокса LECO AF700 и печь для определения плавкости золы CAF G5
ПРДГ-Кис,Угл,Азот-3х6мм-3хОК-Рег:4бар-ОИ; Панель регулировки давления газа; Кислород, углекислота, азот; Фитинги 6мм -3шт, обратные клапаны -3шт, краны шаровые -3шт, регулятор давления 0-4 бар, манометр 0-6 бар; Открытое исполнение. Подача в тестер газопроницаемости плёнок Pubtester GTR-G3
