Пульты дистанционного контроля давления и сигнализации
Пульты предназначены для приёма сигналов аварийной и рабочей сигнализации от рамп и панелей. Устанавливаются в комнате дежурного персонала. Каждый пульт собирается на основе отработанных технических решений и под проект индивидуально, количество каналов и их значение определяется исходя из принципиальной схемы.
Типовые сигналы от рамп:
- Рабочая сигнализация: баллоны левой (правой) ветви не полные
- Аварийная сигнализация: баллоны левой (правой) ветви пустые
Типовые сигналы от панелей регулировки давления и контрольно-отключающих коробок:
- Рабочая сигнализация: низкое давление на входе в панель регулировки
- Аварийная сигнализация: давление воздуха в госпитальном трубопроводе не в норме
Примеры

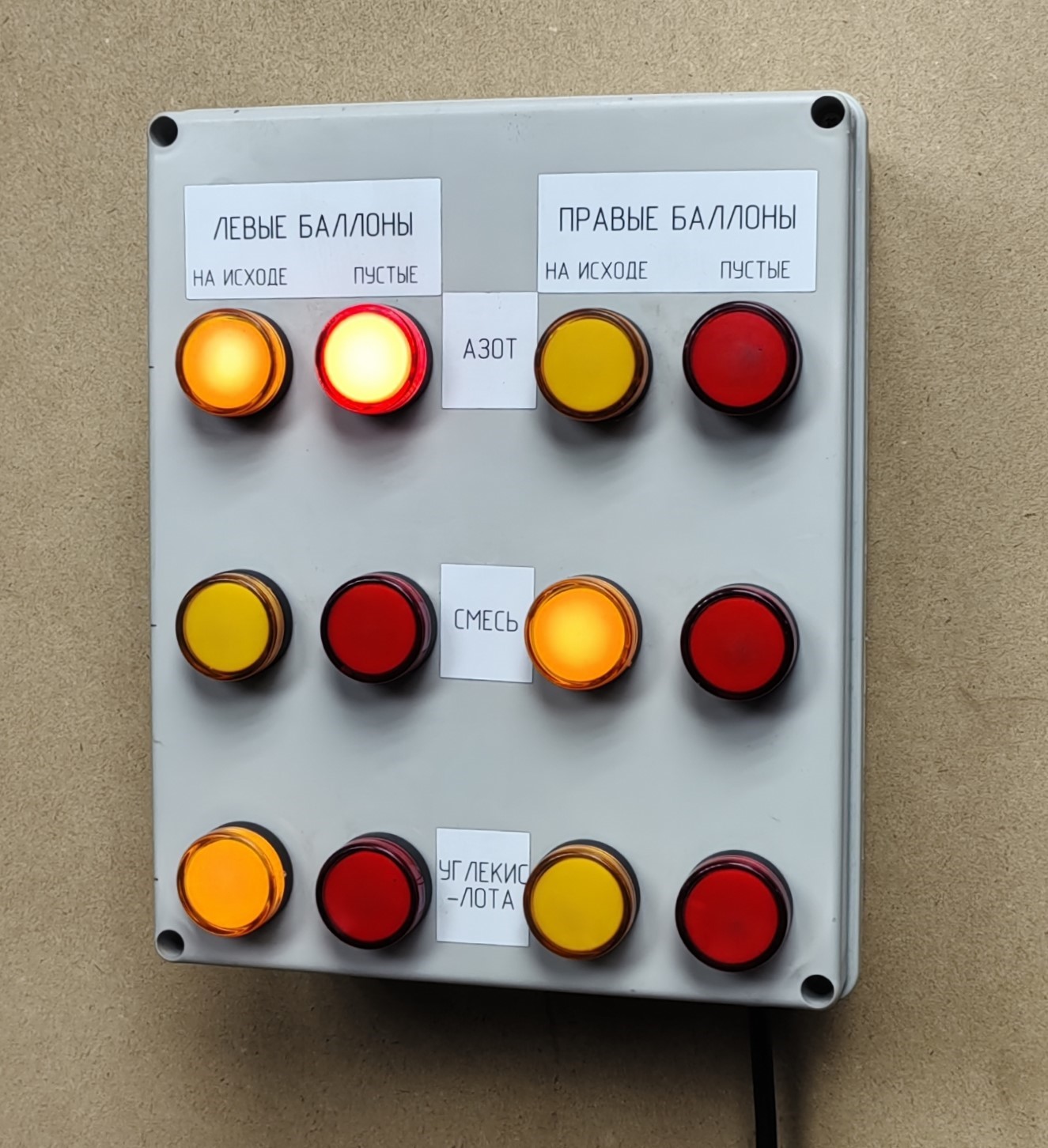

Пульт индикации сигнала с двух датчиков давления, установленных на двух ветвях уличной рампы; Световая и звуковая сигнализация опустошения баллонов; Исполнение в электротехническом шкафу
.png)
Пульт индикации сигнала с датчика давления, установленного на уличной рампе; Исполнение совмещённое с панелью регулировки давления

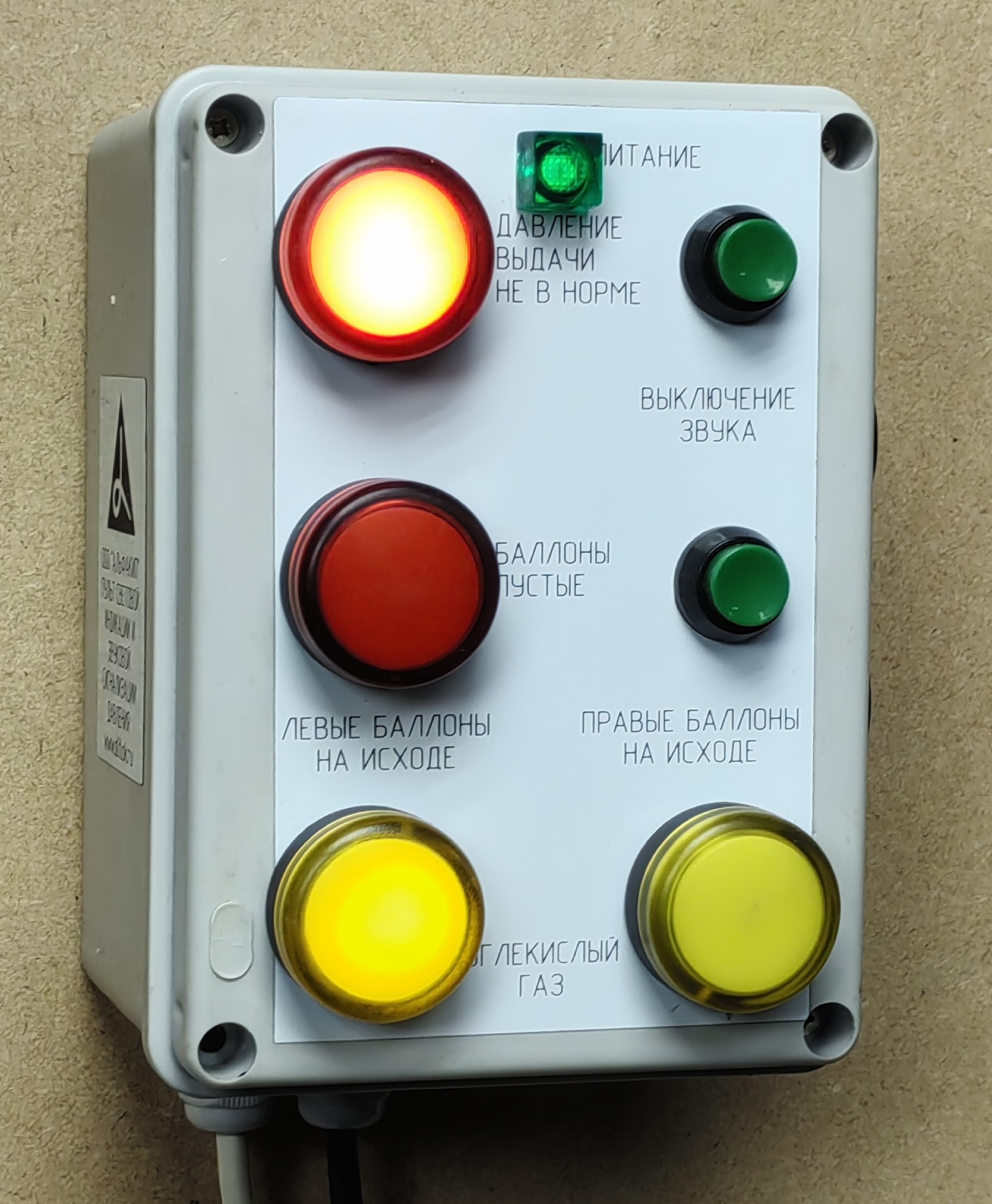

Пульт аварийной световой и звуковой сигнализации опустошения баллонов в двух ветвях уличной рампы; кнопки выключения звука
Пульт аварийной световой и звуковой сигнализации автоматического перевода госпитальной системы на питание с сетевого кислорода от газификатора на питание от резервной кислородной рампы; приём сигнала с реле давления установленного на панели регулировки давления кислорода; кнопка выключения звука
.png)
Пульт аварийной световой и звуковой сигнализации пониженного или повышенного давления в госпитальной сети медицинских газов (кислород, воздух, углекислота, закись азота, вакуум); Установлен в диспетчерской
.jpg)
Пульт световой и звуковой сигнализации; Приём сигнала от Блока Автоматического Переключения (ПРДГ-БАП); Рабочая сигнализация: автоматический переход ПРДГ-БАП на подачу кислорода от резервной рампы; Аварийная сигнализация: выходе давления после ПРДГ-БАП за нормальный диапазон (падение или превышение)
